Soil Classification Calculator (지반분류 계산기)

평균 전단파 속도 (Average Shear Wave Velocity)

$$\bar{v}_s = \frac{\sum d_i}{\sum \dfrac{d_i}{v_{s,i}}}$$

상부 토층 전체 두께를 각 층의 전파 시간 합으로 나눈 값

표층지반 특성값 (Characteristic Period)

$$T_G = 4 \sum \frac{d_i}{v_{s,i}}$$

지반의 1차 고유주기 근사값 (1/4 파장 공진 조건)

표층지반 고유주기 (Natural Period)

$$T_S = 1.25 \, T_G = 5 \sum \frac{d_i}{v_{s,i}}$$

설계 스펙트럼 작성에 사용되는 고유주기

각 층 전파 시간 (Travel Time per Layer)

$$\frac{d_i}{v_{s,i}}$$

$d_i$: 두께 (m), $v_{s,i}$: 전단파 속도 (m/s)

지반분류 기준 요약 (Classification Criteria)

S₁–S₆ (KDS 41 17 00)	S_A–S_F (1997)	v̄_s (m/s)	분류명
S₁	—	> 760	암반지반
S₁	S_B	760–1500	보통암지반
S₂	S_C	360–760	얕고 단단한 지반
S₃	S_D	180–360	얕고 연약한 지반
S₄	S_E	120–180	깊고 단단한 지반
S₅	S_E	< 120	깊고 연약한 지반

토층 입력 (Layer Input)

토층 Layer	두께 $d_i$ (m) 수식 가능 (예: 10*2)	전단파 속도 $v_{s,i}$ (m/s) Shear Wave Velocity	$d_i \,/\, v_{s,i}$ (sec)	삭제
합계 Σ	—	—	—

S₁–S₆ 분류: 건축물 내진설계기준 (KDS 41 17 00) — 상부토층 평균전단파 속도 사용

S_A–S_F 분류: 내진설계일반 (1997 / KDS 17 10 00) — 상부 30m 평균전단파 속도 사용

* 기반암 심도가 30m 초과 시 30m 평균전단파속도 사용; 지반 자료 불충분 시 S₄ 적용

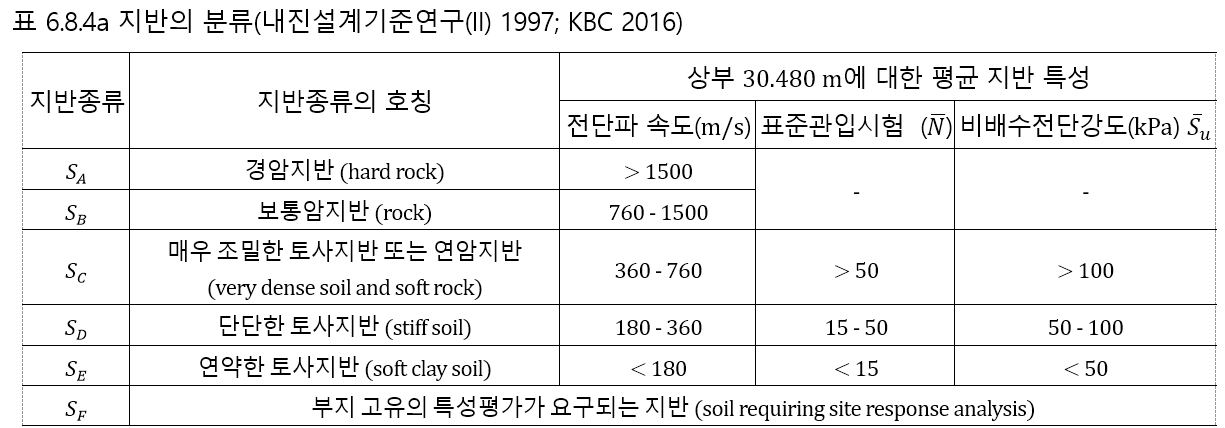

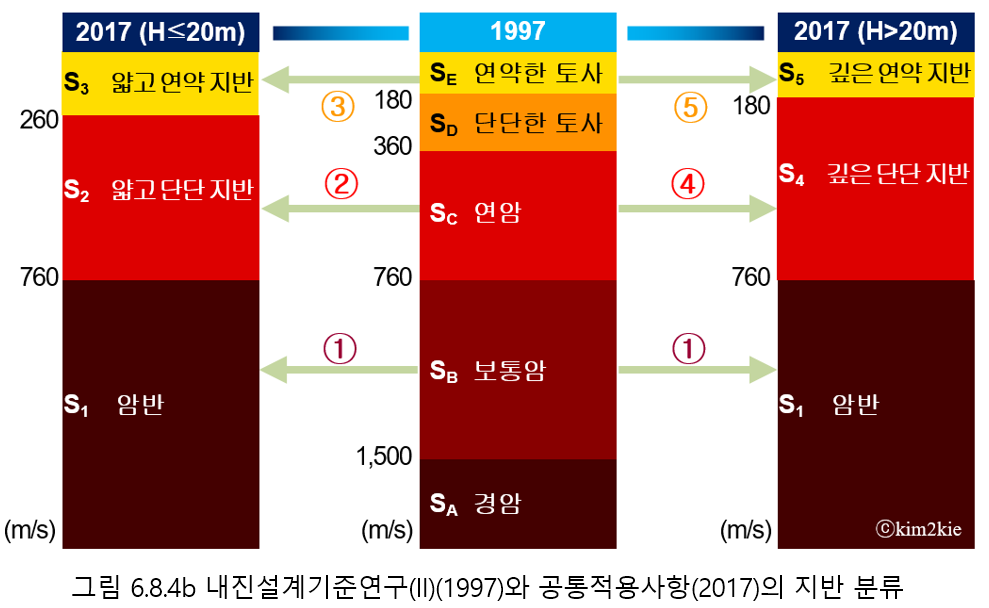

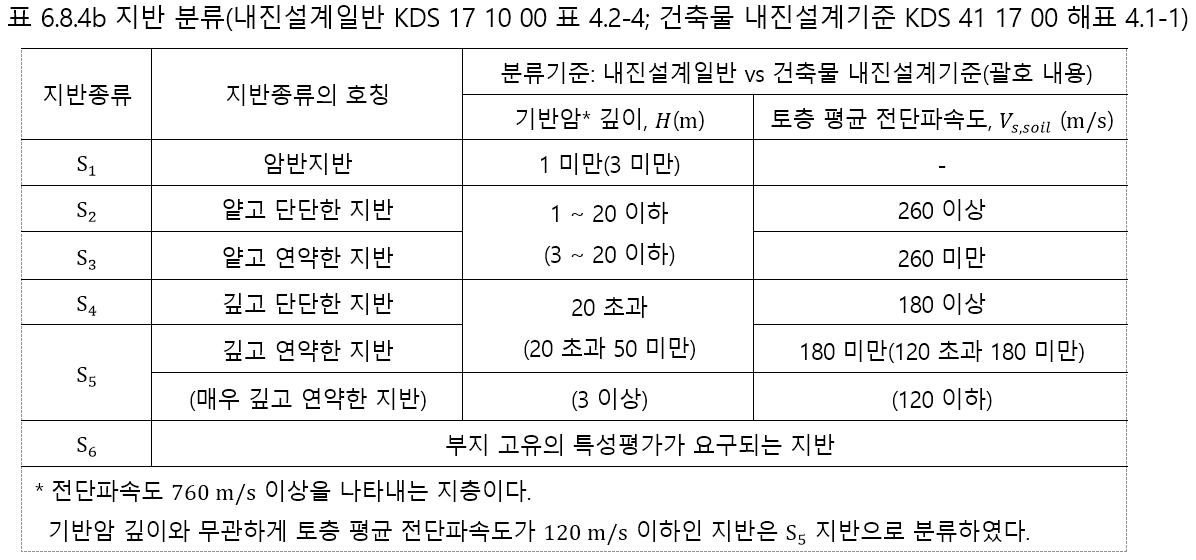

참조 그림 (Reference Images)

질문과 답변 (Q&A)

{Q} S₄는 S_C에 해당하는가? 아니면 S_D에 해당하는가? [LINK]
{Q} 기반암 깊이가 20m 이상인 S₄ 또는 S₅ 지반의 경우, 평균전단파속도 V_(s,soil)는? [LINK]
{Q} 수정된 건축물 지반분류 기준? [LINK]
∙ 기반암 심도가 30m 초과 → 30m 평균전단파속도
∙ 지반 자료가 충분하지 않음 → S₄
{Q} 지반분류의 '기준면(基準面; base level)'은? [LINK]
{Q} 지하층구조로 연결된 아파트단지의 지반분류는? [LINK]
{Q} 급격한 경사지의 지반분류는? [LINK]
{Q} 부지응답으로 F_a와 F_v를 구할 수 있는가? [LINK]
{Q} 지하층의 강성에 의하여 지반운동이 저감될 수 있는가? [LINK]
{Q} 지반종류 S₆은? [LINK]
