Approximate Building Natural Period and Upper Limit Coefficient
(건물 근사고유주기 및 주기상한계수)



[LINK]  설계스펙트럼가속도 (SDS, SD1) 구하기
    지진구역계수 S: 0.22
    지반종류:  S1
    단주기 설계스펙트럼가속도 SDS: 0.411
    주기 1초 설계스펙트럼가속도 SD1: 0.123

결과 (Results)

근사고유주기 (Approximate natural period)

근사고유주기 (Approximate natural period, Ta): 초 (seconds)

비보강채움벽이 있는 구조물의 근사고유주기 (Approximate natural period of a structure with unreinforced infill walls, 2⁄3Ta): 초 (seconds)

주기상한 (Upper Limit)

주기상한계수 (Coefficient for Upper Limit on Calculated Period, Cu):

고유주기 상한값 (Upper limit of natural period, Tmax = CuTa): 초 (seconds)

참고문헌 (Reference)

KDS 41 17 00 : 건축물 내진설계기준

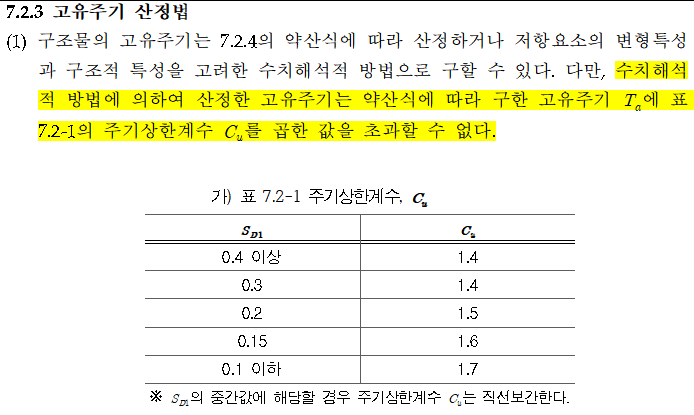

7.2.3 고유주기 산정법

7.2.3 고유주기 산정법

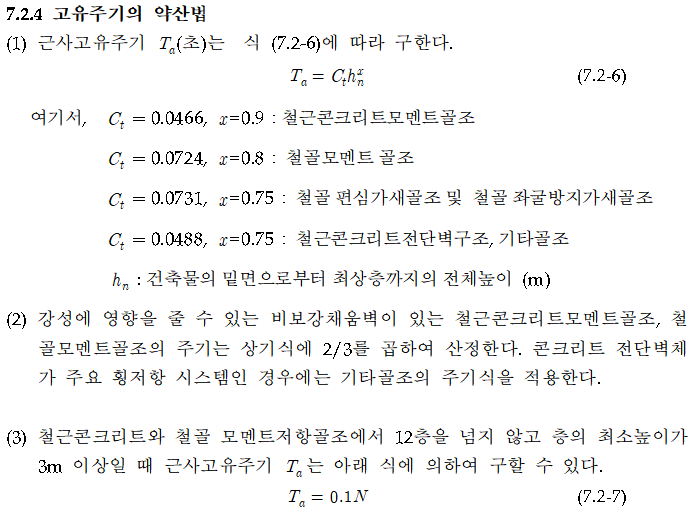

7.2.4 고유주기 약산법

7.2.4 고유주기 약산법

7.2.5 설계값의 산정: 보정계수(Scale Up Factor)

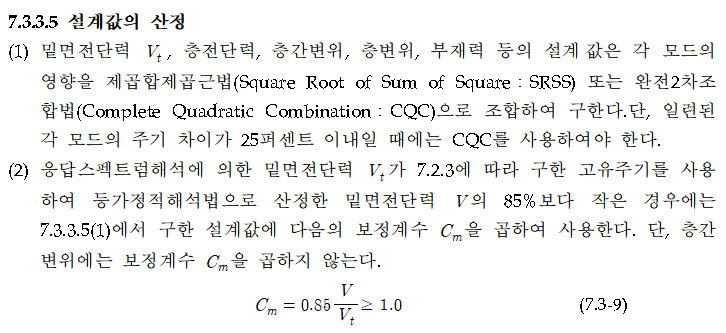

7.3.3.5 보정계수 Cm



ASCE 7-22 Minimum Design Loads and Associated Criteria for Buildings and Other Structures

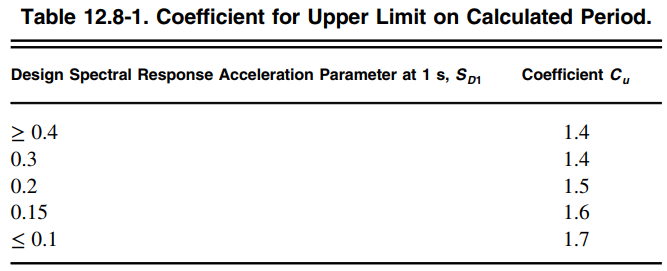

Table 12.8-1. Coefficient for Upper Limit on Calculated Period

Table 12.8-1 : Coefficient for Upper Limit on Calculated Period

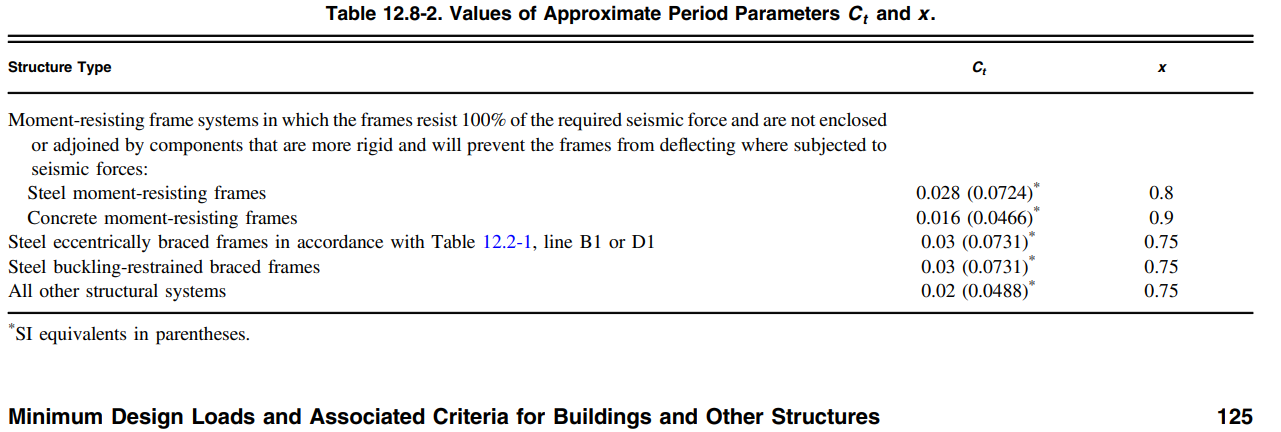

Table 12.8-2. Values of Approximate Period Parameters Ct and x

Table 12.8-2 : Values of Approximate Period Parameters Ct and x
