Design Coefficients and Factors for Nonbuilding Structures
(건물외구조물에 대한 설계계수)
유사/비유사 건물외구조물 선택 (Select Similar/NonSimilar NonBldg)
유사: 1. 골조시스템
유사: 2. 모멘트저항골조시스템
유사: 3. 철제 적재 선반
유사: 4. 철제 형강 캔틸레버 적재 선반
유사: 5. 철제 박판 캔틸레버 적재 선반
비유사: 1. 고가탱크, 저장용기, 저장 상자 또는 깔대기형 상자
비유사: 2. 안장형 받침대에 지지된 용접접합의 철골조 수평저장용기
비유사: 3. 지면에 지지된 하부가 평평한 탱크 및 저장용기
비유사: 4. 기초까지 연속된 벽체를 사용한 현장타설 콘크리트 사일로, 연도, 굴뚝
비유사: 5. 보강조적조 구조물
비유사: 6. 비보강조적조 구조물
비유사: 7. 굴뚝 및 연도
비유사: 8. 표에서 언급되지 않은, 분포된 질량을 갖는 철골조 및 철근콘크리트조 단일 기둥 또는 스커트 지지 캔틸레버 구조물 (연도, 굴뚝, 사일로, 스커트 지지 수직 저장용기를 포함)
비유사: 9. 트러스형 탑(자립형 또는 버팀줄형), 버팀줄지지 연도 및 굴뚝
비유사: 10. 냉각탑
비유사: 11. 통신용 탑
비유사: 12. 육상풍력발전기의 철골 지지구조물
비유사: 13. 놀이시설 구조물과 기념물
비유사: 14. 역추형 구조물 (고가탱크 및 저장용기는 제외)
비유사: 15. 지면지지 캔틸레버 벽체 또는 울타리
비유사: 16. 간판, 표지판, 광고판
비유사: 17. 위에 포함되지 않은 자립형 구조물, 탱크 또는 저장용기
세부 건물외구조물 선택 (Select Sub-System)
기본 건물외구조물
Seismic Force Resisting System
설계계수
Design Coefficients
시스템의 제한과 높이(m) 제한
Structural System Limitations Including Structural Height, h
n
, Limits (m)
반응수정계수
R
R Factor
시스템 초과강도 계수
Ω
0
Ω
0
Factor
변위증폭계수
C
d
C
d
Factor
내진설계범주 A 또는 B
Seismic Design Category A or B
내진설계범주 C
Seismic Design Category D
내진설계범주 D
Seismic Design Category C
참조 자료(Reference)

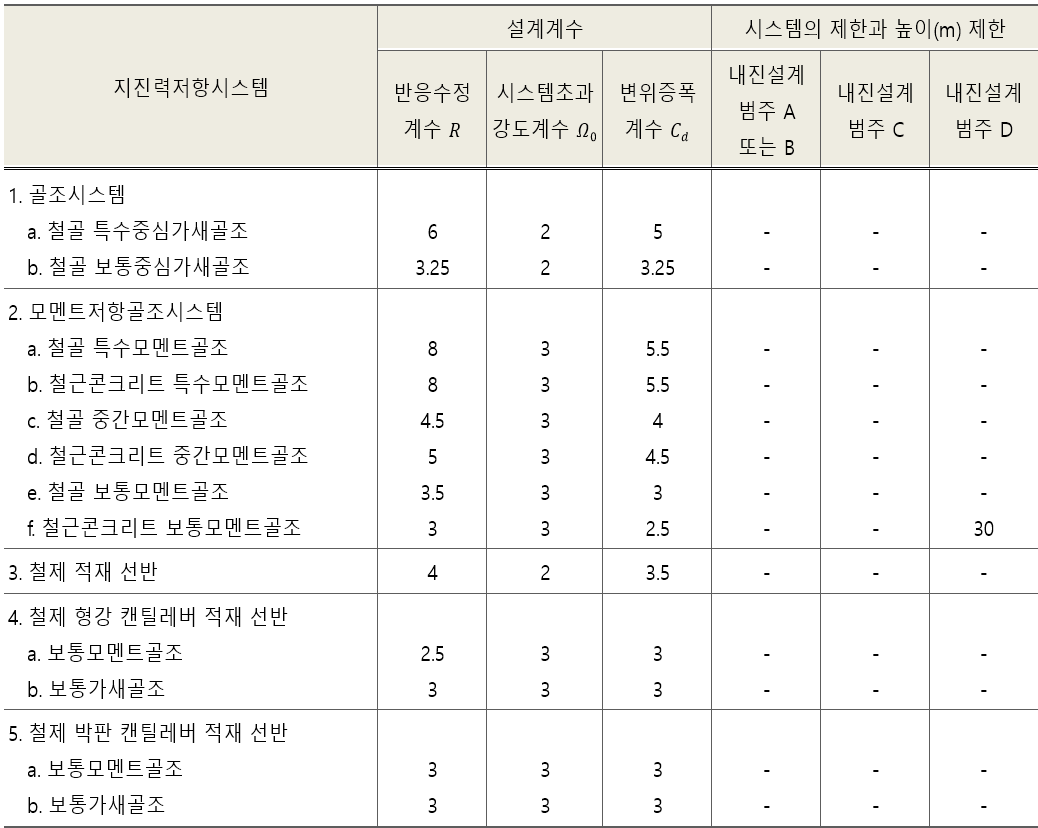

표 19.3-1 ‘건물과 유사한 건물외구조물’의 설계계수
참조: KDS 41 17 00 건축물 내진설계기준

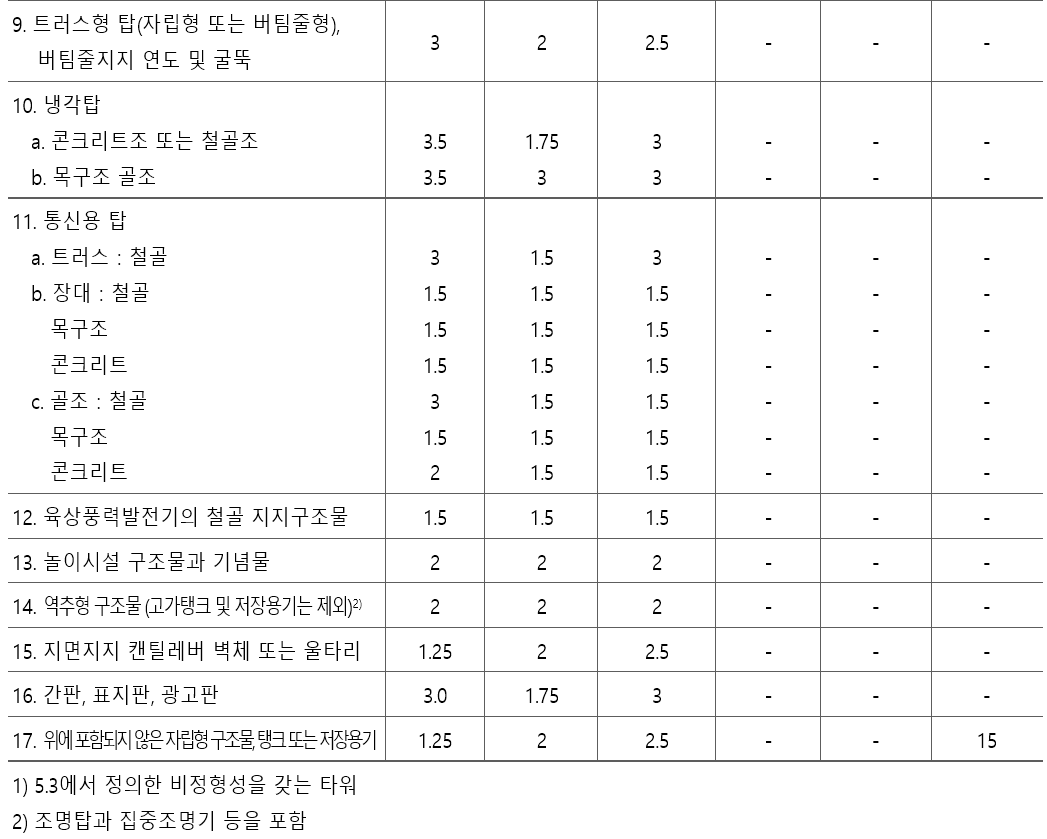

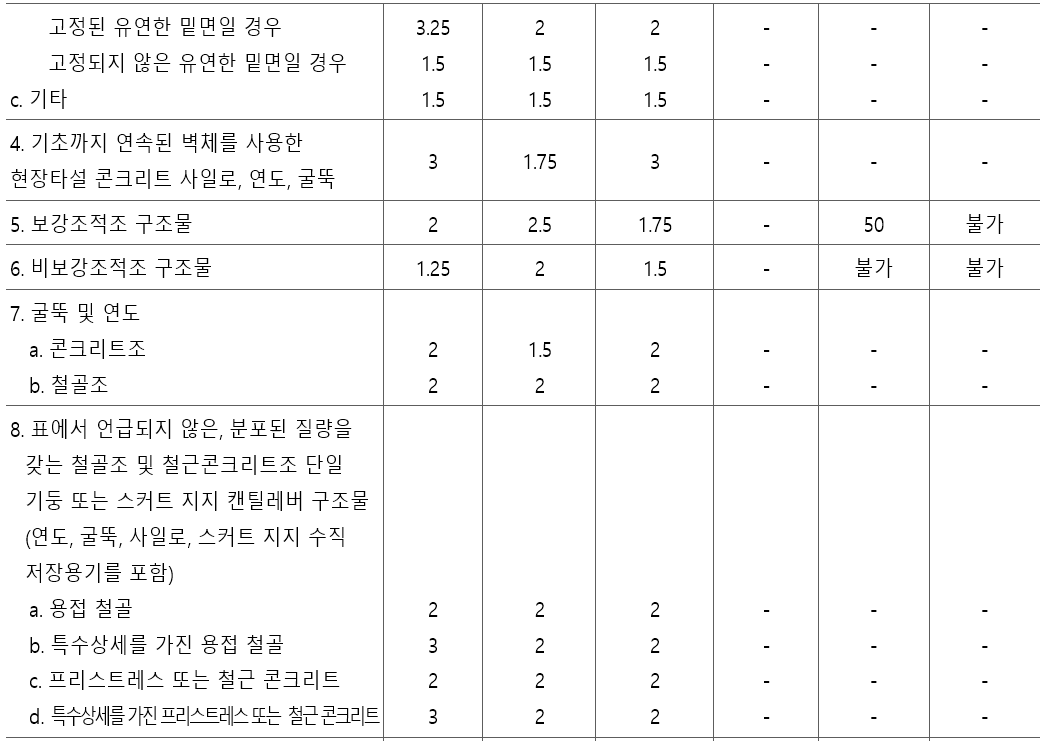

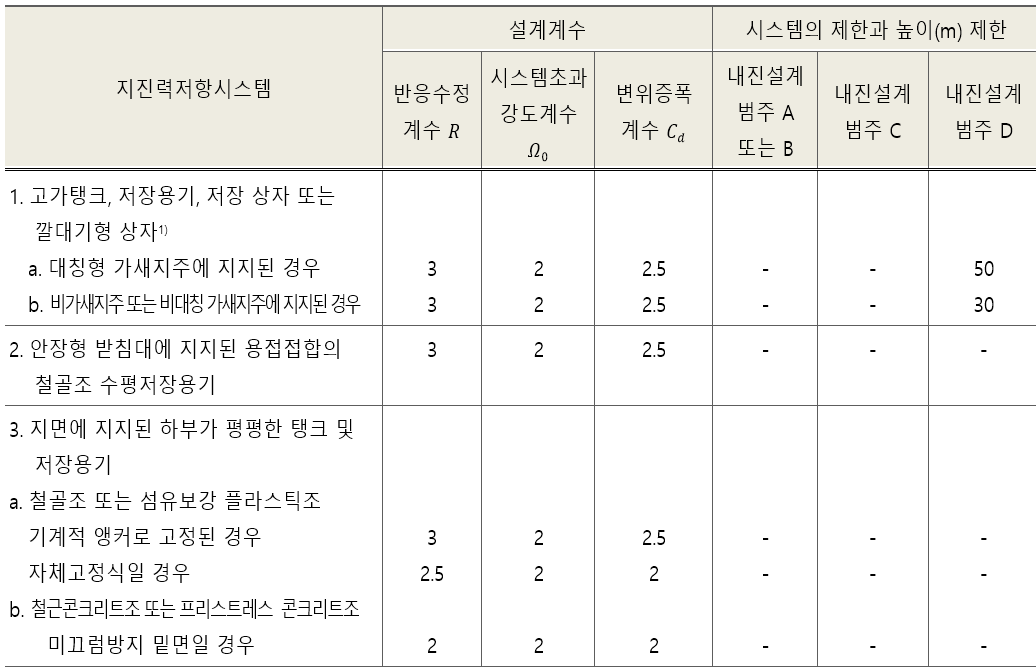

표 19.3-2 ‘건물과 유사하지 않은 건물외구조물’의 설계계수
참조: KDS 41 17 00 건축물 내진설계기준
